跨段中繼，從字面上理解就是跨頻段中繼功能。當無線電手臺無法訪問本地中繼的時候，移動手持終端如果具備此功能，這無疑是錦上添花的。
中繼臺工作原理
中繼器的工作原理是，一個無線電手臺在一個頻率上負責接收各個電臺的信號，同時再由一個大功率的發射機用另外一個頻率發射出去，即接收和發射頻率不同的差轉方式。中繼為了避免不良信號的干擾，一般都會設置亞音頻。中繼器收到和它設置相同的亞音頻的信號才會正常轉發，否則手臺就無法正常給中繼器發送信號。
跨段中繼功能的原理
跨段中繼功能一般會出現在業余愛好者使用的手臺，多出現在雙段手臺。商業無線電手臺一般都是單段，要么UHF要么VHF段，所以沒有此功能?？缍沃欣^功能的作用也是為了擴展通話距離的?？缍沃欣^僅適用于兩個單工頻率(一個UHF和一個VHF)或一個UHF單工和VHF中繼器的頻率。
比如您使用UHF手臺與UV雙段手臺進行通信, 然后,具有跨段中繼功能的無線電接收該信號，并同時在VHF頻率上發送該信號。
當VHF或轉發器進行傳輸時，具有跨段功能的無線電會在UHF頻率上接收并重新發送信號。
另一個要點是，跨段中繼轉發的VHF和UHF的接收端都應設置亞音頻，以最大程度地減少其他信號誤觸發的機會。
北峰跨段中繼臺如何應用

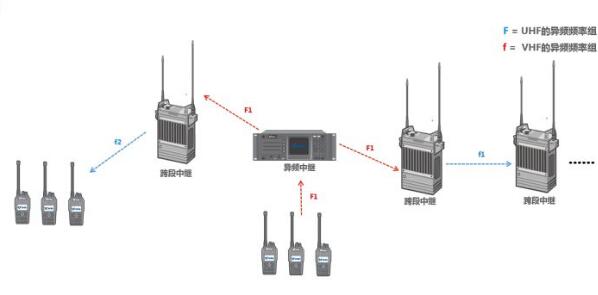

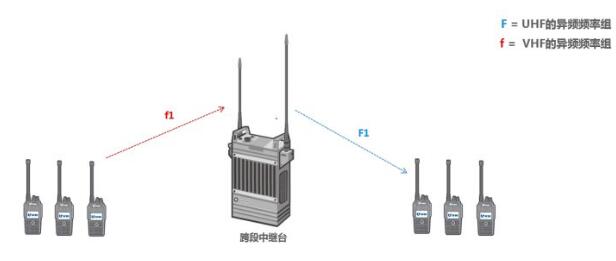

北峰跨段中繼臺支持模擬或數字信號的接入，也支持同頻或異頻信號的接入。以北峰TR925DL為例，我們先通過1個簡單的組網圖例了解什么是跨段中繼臺。為了方便大家理解圖例，我們設定F為U頻段的，f為V頻段的。如圖所示，跨段中繼臺對某個固定的工作區域進行了覆蓋，工作在UHF頻率的終端發起呼叫，通過跨段中繼臺對信號進行中繼和跨段轉發，使得工作在VHF頻段的終端完成了響應。從而實現了不同頻段之間終端的互聯互通。
