天線是一種比較常見的設備，廣泛應用于廣播、電視、無線電通信、雷達、導航、電子對抗、遙感、射電天文等領域。天線是能夠有效的向空間某特定方向輻射電磁波或者能夠有效的接收空間某特定方向來的的電磁波的裝置。所有通過電磁波傳輸信號的設備都得帶著天線。
有小伙伴好奇，對講機比手機要早將近半個世紀，而今天的手機就早就沒有了外置天線，而對講機卻都還用著一根長長的天線。這是為什么呢?實際上最初的老式的手機，大都頂著一根天線。后來隨著技術的演進，天線藏進手機里面了。
首先，我們應該要明確一個概念：頻率越高、波長越短、天線越短。
我們平時使用的手機一般是在 900MHz 和 1800MHz 這兩個頻率上進行通信，而我們民用對講機的工作頻率則在 409～410MHz 之間。為了能把無線電信號盡可能發射出去，就需要更長的天線。
日常生活中我們發現有意無意轉動，拉伸收音機或電視的天線，會影響信號質量。事實上改變了天線的參數，影響了對電磁波的接收。天線的發送接收效果的好壞與天線的參數密切相關，下面我們介紹天線的一些基本參數。
1.工作頻段
天線總是在一定的頻率范圍(頻帶寬度)內工作，其取決于指標的要求。滿足指標要求的頻率范圍即為天線的工作頻率。各種無線制式不同，運營商使用的頻段也不一樣，需要選擇合適頻段的天線。
2.增益
天線增益是指：在輸入功率相等的條件下，實際天線與理想的輻射單元在空間同一點處所產生的信號的功率密度之比。增益與天線方向圖有密切的關系，方向圖主瓣越窄，副瓣越小，增益越高。天線增益是用來衡量天線朝一個特定方向輻射電磁波的能力。需要注意的是天線本身不增加所輻射信號的能量，它只是通過天線振子的組合并改變其饋電方式把能量集中到某一個方向。
3.帶寬
帶寬是另一個基本的天線參數。帶寬描述天線能夠正確輻射或接收能量的范圍頻率。帶寬非常小的天線不能用于寬帶應用。
在現實生活中，為了滿足各種各樣的實際需求，工程師發明了各種各樣的天線。最常見的是這種長長的天線，叫垂直單極天線(Vertical Antenna)，也稱GP天線，常見于手持設備。

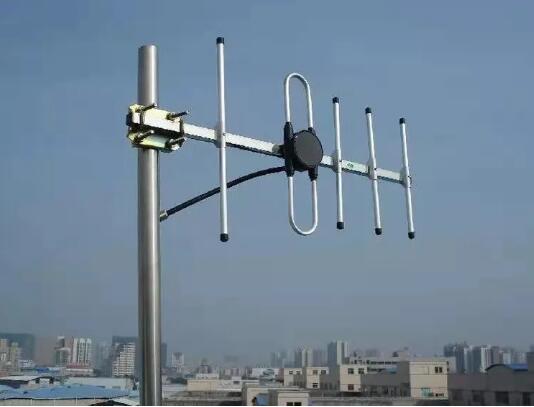

八木天線，由多個單元組成，并且具有較強的方向性，引向器越多，方向性越強，增益也越高。

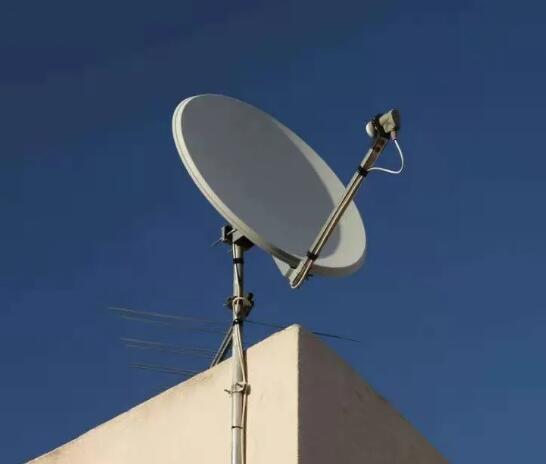

我們經常在住宅屋頂見到這種碟形天線，這是專門用于長距離通訊的高方向性天線，有極窄的波束寬度與很高的增益值，也可稱為高增益指向性天線。

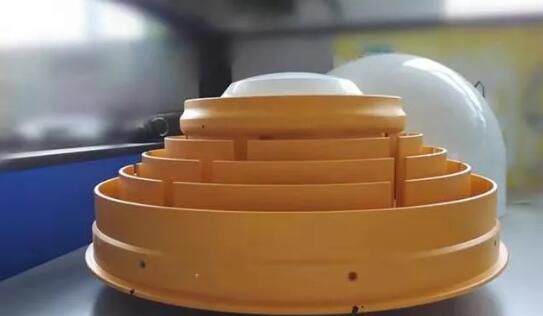

這個狀似天壇的東西竟然也是天線，這款天線叫3D扼流圈天線，主要用于建造北斗地基增強系統使用，北斗地基增強系統可以使衛星定位精度提高到毫米級。
